Katup kontrol arah (DCV) adalah mekanisme perutean fluida utama pada mesin bergerak yang beroperasi hingga 31,5 MPa (315 bar). Memilih arsitektur katup yang benar—baik monoblok atau sectional—dan mencocokkan tekanan sistem, konfigurasi sirkuit, peringkat aliran, dan mode aktuasi sangat penting untuk memastikan kinerja puncak alat berat, keselamatan operator, dan efisiensi energi.

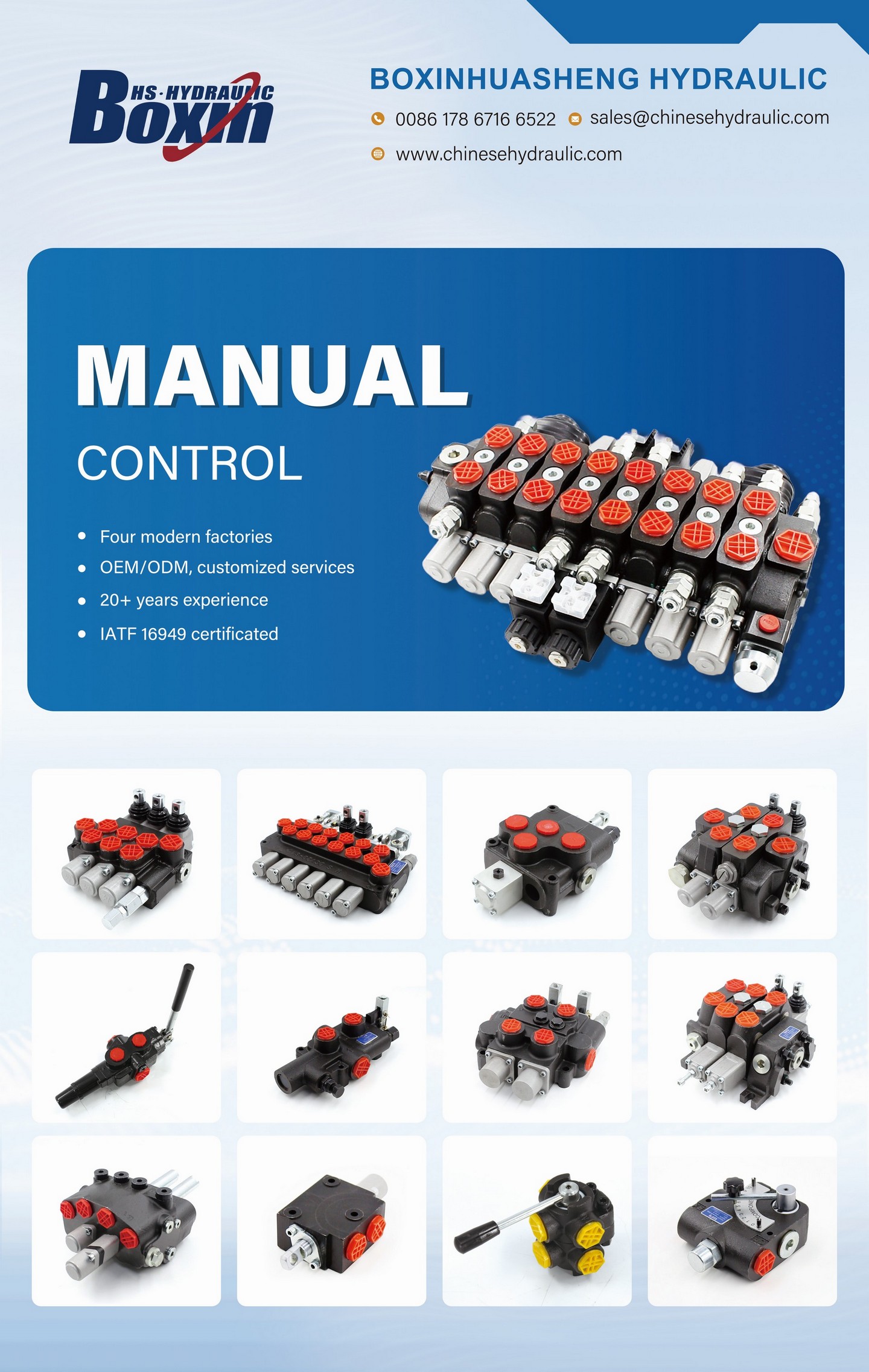

Gambar 1: Monoblok Boxinhuasheng dan katup kontrol arah hidraulik sectional untuk pemilihan peralatan OEM.
1. Memahami Konfigurasi Pusat Terbuka vs. Pusat Tertutup
Sistem hidraulik bergerak menggunakan tata letak sirkuit pusat terbuka atau pusat tertutup, yang menentukan jenis katup kontrol arah yang diperlukan:
- Sistem Pusat Terbuka (Pompa Pemindahan Tetap): Ketika semua spool berada dalam posisi netral, fluida mengalir bebas dari galeri saluran masuk pompa kembali ke tangki oli hidrolik di bawah tekanan siaga minimal (biasanya 0,2 hingga 0,5 MPa). Pengaturan ini sangat populer di traktor pertanian, kendaraan utilitas kota, dan platform pengangkat ringan karena kesederhanaan mekanis, keandalan, dan efisiensi biaya. Namun, sistem pusat terbuka menghasilkan panas siaga yang konstan jika aliran pompa tinggi.
- Sistem Pusat Tertutup (Pompa Pemindahan Variabel): Pada posisi netral, aliran pompa terhambat pada inlet valve spool. Tekanan sistem naik ke ambang tekanan siaga, memberi sinyal pada pompa variabel untuk menghentikan langkah ke siaga aliran nol. Konfigurasi ini merupakan standar pada ekskavator tugas berat, cadik derek, mesin pertambangan, dan sistem sensor beban yang mengutamakan konservasi energi.
2. Sistem Kontrol Proporsional Penginderaan Beban Dinamis (LS).
Peralatan bergerak modern memerlukan kontrol simultan terhadap beberapa aktuator yang beroperasi pada beban yang bervariasi. Katup standar mengalami interaksi aliran (aktuator dengan beban terendah menerima aliran paling banyak).Katup proporsional Sensor Beban (LS).mengatasi hal ini dengan merasakan tekanan beban tertinggi dan mengirimkan sinyal umpan balik ke kompensator pompa, menyesuaikan keluaran pompa agar sesuai dengan kebutuhan aliran yang tepat ditambah margin tekanan diferensial yang konstan (ΔP sebesar 1,5 hingga 2,0 MPa). Kompensator pasca-spul (juga dikenal sebagai sistem berbagi aliran atau LUDV) memastikan bahwa jika batas aliran pompa tercapai, semua aktuator melambat secara proporsional daripada menghentikan fungsi beban berat.
| Parameter Teknis | Seri Monoblok P40 | Seri Monoblok P80 | Seri Bagian Z50/Z80 |
|---|---|---|---|
| Laju Aliran Nominal | 40 L/mnt (11 GPM) | 80 L/mnt (21 GPM) | 50/80 L/mnt |
| Tekanan Operasional Maks | 25 MPa (250 bar) | 25 MPa (250 bar) | 31,5 MPa (315 bar) |
| Izin Mengasah Bor | 0,006 - 0,010mm | 0,008 - 0,012mm | 0,006 - 0,009 mm |
| Pengecoran Perumahan | QT500-7 Besi Ulet | QT500-7 Besi Ulet | QT500-7 / Cetakan Tarik Tinggi |
3. Ukuran Peringkat Aliran dan Koefisien Penurunan Tekanan
Pemilihan katup yang berukuran terlalu kecil akan menyebabkan kecepatan fluida yang tinggi, sehingga menyebabkan penurunan tekanan yang berlebihan (ΔP), oli lokal menjadi terlalu panas, penurunan pergeseran fluida, dan pemborosan bahan bakar. Sebaliknya, katup yang terlalu besar meningkatkan biaya, berat, dan mengurangi kontrol pengukuran yang baik. Arsitek sistem harus menghitung penurunan tekanan pada spool menggunakan persamaan aliran lubang standar:
Q = C_d × A × √( 2 × ΔP / ρ )
Di manaQadalah laju aliran,CDadalah koefisien debit,Aadalah area lubang pembuka,ΔPadalah penurunan tekanan, danρadalah kepadatan minyak. Menjaga kecepatan spesifik spool di bawah 5 hingga 6 m/s pada laju aliran nominal membantu menjaga stabilitas termal.
Gambar 2: Pemesinan CNC presisi dan mengasah berlian untuk badan katup kontrol arah di pabrik Boxinhuasheng.
4. Konfigurasi Spool dan Mode Aktuasi
Tergantung pada jenis aktuatornya (silinder kerja tunggal vs. kerja ganda), spool dikategorikan menjadi:
- Tipe A (Akting Ganda): Mengarahkan aliran ke Port A dan Port B secara mandiri. Digunakan untuk menggerakkan motor hidrolik dan silinder kerja ganda.
- Tipe-D (Akting Tunggal): Mengarahkan aliran ke Port A, sedangkan Port B diblokir. Digunakan untuk tipper dump truck dan lift kerja tunggal.
- Kumparan Apung (4 Posisi): Menghubungkan Port A dan Port B ke tangki, sehingga bilah bajak atau loader dapat bergerak bebas di medan yang tidak rata.
Mode aktuasi berkisar dari tuas tangan manual sederhana dan kontrol kabel joystick sumbu ganda hingga ruang perpindahan pneumatik, silinder pilot hidraulik, dan solenoid proporsional elektro-hidraulik (EHP) 12V/24V dengan kontrol modulasi lebar pulsa (PWM).
5. Kontrol Kualitas In-House dan Kekuatan Manufaktur Boxinhuasheng
Di Boxinhuasheng Hydraulic Technology Co., Ltd., kami menggabungkan 25+ tahun teknik tenaga fluida dengan peralatan manufaktur canggih. Di kampus kami yang seluas 68.000 m² di Qingzhou, Tiongkok, kami mengoperasikan 260+ mesin CNC presisi tinggi dan pusat pengasah berlian vertikal. Toleransi spool-to-bore dikontrol secara ketat dalam 2 mikron. Setiap katup pengarah menjalani pengujian simulasi beban kerja 100%, verifikasi pengaturan katup pelepas, dan pemeriksaan kebocoran internal di 30+ tempat pengujian otomatis berdasarkan standar kualitas tingkat otomotif IATF 16949.
